Hottapping - Rohranbohrung durch TAS Schwinghammer.

Hier zeigen wir Ihnen anhand einiger Bilder die Vorgehensweise bei einem Hottapping - Rohranbohrung unter Druck durch Mitarbeiter von TAS Schwinghammer.

In diesem Beispiel eines Hottapping Rohrleitung anbohren unter Druck beschreiben wir den Ablauf einer Anbohrung eines Blindflansches. Der Anlass des Hottapping ist die Erstellung eines Abgangs Nennweite DN 150 unter Betriebsbedingungen.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Anbohrgerät

Hottapping Vorarbeiten einer Rohranbohrung.

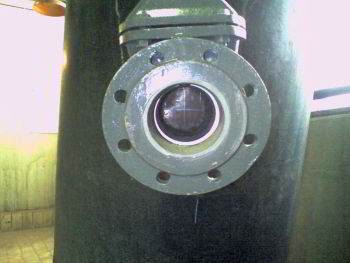

Um ein Hottapping bzw. eine Rohranbohrung unter Druck bei laufendem Betrieb zu bewerkstellen muss durch den Auftraggeber, ein Rohrleitungsstutzen mit Flansch auf die anzubohrende Leitung aufgeschweisst werden.

Auf diesen Stutzen wird ein Schieber oder Kugelhahn mit geradem Durchgang montiert.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Stutzen

Montage des Anbohrmaschine.

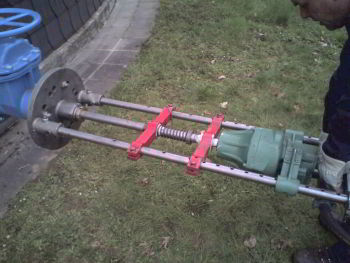

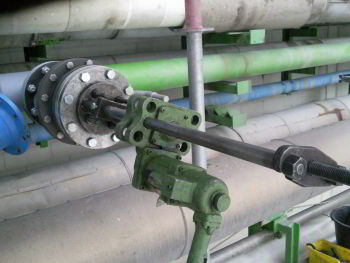

Beim folgenden Arbeitsschritt wird das mobile Anbohrgerät auf den Flansch des Schiebers/Kugelhahn verschraubt.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Anbohrmaschine Hottapping

Falls sich in der anzubohrenden Rohrleitung brennbare Stoffe befinden, wird der Bohrraum vorher mit Stickstoff geflutet. So wird der Sauerstoff im Bohrraum verdrängt, um eine gefahrlose Anbohrung unter Druck zu erbringen.

Ablauf eines Hottapping unter Druck.

Der Bohrkopf mit Kronenfräser wird durch den offenen Schieber zur Rohrwandung geschoben und schneidet die entsprechende Nennweite, in diesem Beispiel DN 150, aus. Dabei wird die ausgeschnittene Rohrwandung durch den Zentrierbohrer aufgefangen.

Nach der Anbohrung der Rohrleitung wird das Bohrgestänge mit der ausgeschnittenen Rohrwandung zurückgefahren, der Schieber / Kugelhahn geschlossen und das Bohrgerät demontiert.

Bei dem gesamten Hottapping - Anbohrung unter Druck musste die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert werden.

Hottapping Rohranbohrung Rohr Rohrleitung anbohren bei laufendem Betrieb Anbohrung Bypass Abgang erstellen Einbindung
Bohrkrone mit ausgeschnittener Rohrwandung

Vorteile des Hottapping Anbohrung unter Druck.

Bei der gesamten Anbohrung - Hottapping muss die Produktion bzw. der Betriebszustand der Anlage in keinster Weise verändert werden, da alle Arbeiten während des laufenden Betriebes unter Druck erfolgen.

Sicherheit des Hottappingverfahrens:

Der TÜV Rheinland und die TÜV-Eigenüberwachungsabteilungen der deutschen Prozessindustrie und der deutschen Kraftwerksindustrie haben das Verfahren Hottapping Rohranbohrung unter Druck anerkannt und als sicher bewertet.

Rohrvereisung ist eine Alternative zur Rohranbohrung.

Als Alternative zum Hottapping einer Rohrleitung empfehlen wir Ihnen eine Rohrfrostung durch den Fachbetrieb TAS Schwinghammer. Weitere Informationen zum Thema Rohrfrostung unter Druck finden Sie unter nachfolgendem Link:

Einfrieren von Rohrleitungen
